四驱森林消防车JDF5040GGSB6型供水车

主要性能

详细描述

一、 整车

1. 外廓尺寸：5640,5790 mm×1870 mm×2080 mm

2. 乘员人数：2+3

3. 水罐：容积1360 L

4. 水泵：流量50m3/h

二、 底盘

1. 型号：BAW2043HMS61D

2. 驱动型式：4×4

3. 轴距：3695mm

4.发动机：型号为YCY24140-60A，直列四缸、水冷、高压共轨、增压中冷柴油发动机

l 额定输出功率为：103KW

l 排放标准：国Ⅵ

4. 变速箱：机械式手动变速箱，5个前进档

5. 分动箱:四驱机械手动,全驱/后驱两挡转换

6. 转向系统：左置，液压助力转向，方向盘高度和角度可调

7. 制动系统：驻车制动：**鼓式制动

8. **车速：120km/h

9. 取力器：变速箱取力器，手柄操作。

三、 驾乘室

1. 结构：整体钢骨架焊接长头驾驶室，固定型。

2. 布局：双排四门，乘员人数为2+3。

3. 设备：除原车设备外，还装有取力器开关等。

四、 上装

(一) 罐体

1. 容积：1360L（水）。

2. 结构：

l 方圆焊接结构，内设分仓隔板。

l 人孔及人孔盖1套，直径φ500 mm。

l 注水管位于罐体右边，通径为DN65。

3. 材质：采用优质碳钢材料焊接而成，筒体厚度为3mm，封头厚度为4mm。内壁全部做防锈处理，经久耐用。

4. 设备：

l 人孔盖：带快速锁紧及开启装置，开启快捷、安全。

l 排污阀：手动**

(二) 器材箱

1. 结构：箱体为方圆焊接结构,与前端水罐为整体滚压成型。

2. 材质：为优质碳钢材料。

3. 仓门：尾部上掀仓门，采用气弹簧撑杆，方便开启。

4. 爬梯：罐体左前侧配备可供消防人员上下的爬梯。

五、 泵及水路系统

1． 洒水泵:

  型号:65QZB-50/110N自吸离心式

流量:50(m3/h)

扬程(m):110

功率:24kw

2． 洒水炮(选装)

l 安装位置：器材箱顶部

l 射程：不小于45m

l 旋转角度：360°

l 俯仰角；-15°～60°

3． 管路

l 罐出水管路：DN50，带手动球阀，右置向右

l 外吸水管路：DN50，右置向右

l 炮出水管路： DN50，带手动球阀，后置向上（选装）

l 水带出水管路： DN50，带手动球阀，右置向右。

4． 电气系统

1. 尾部装有符合**标准的组合尾灯和牌照灯。

2. 操纵系统：取力器操作杆安装在驾驶室。

六、 器材配备及布置

配备原则

l 客户有特殊需求时，根据客户的需求配备

l 客户没有特殊需求时，按照公司的企业标准配备

七、 随车基本配备清单

八、整车涂装

l 供水车的外表喷涂橘红色；

九、随车文件资料

底盘使用说明书（1份）

底盘维修手册（1份）

底盘质量保修卡（1份）

底盘合格证（1份）

随车维修工具清单（1份）

洒水泵使用维修说明书（1份）

供水车使用说明书

供水车交货清单

供水车合格证

供水车交接清单

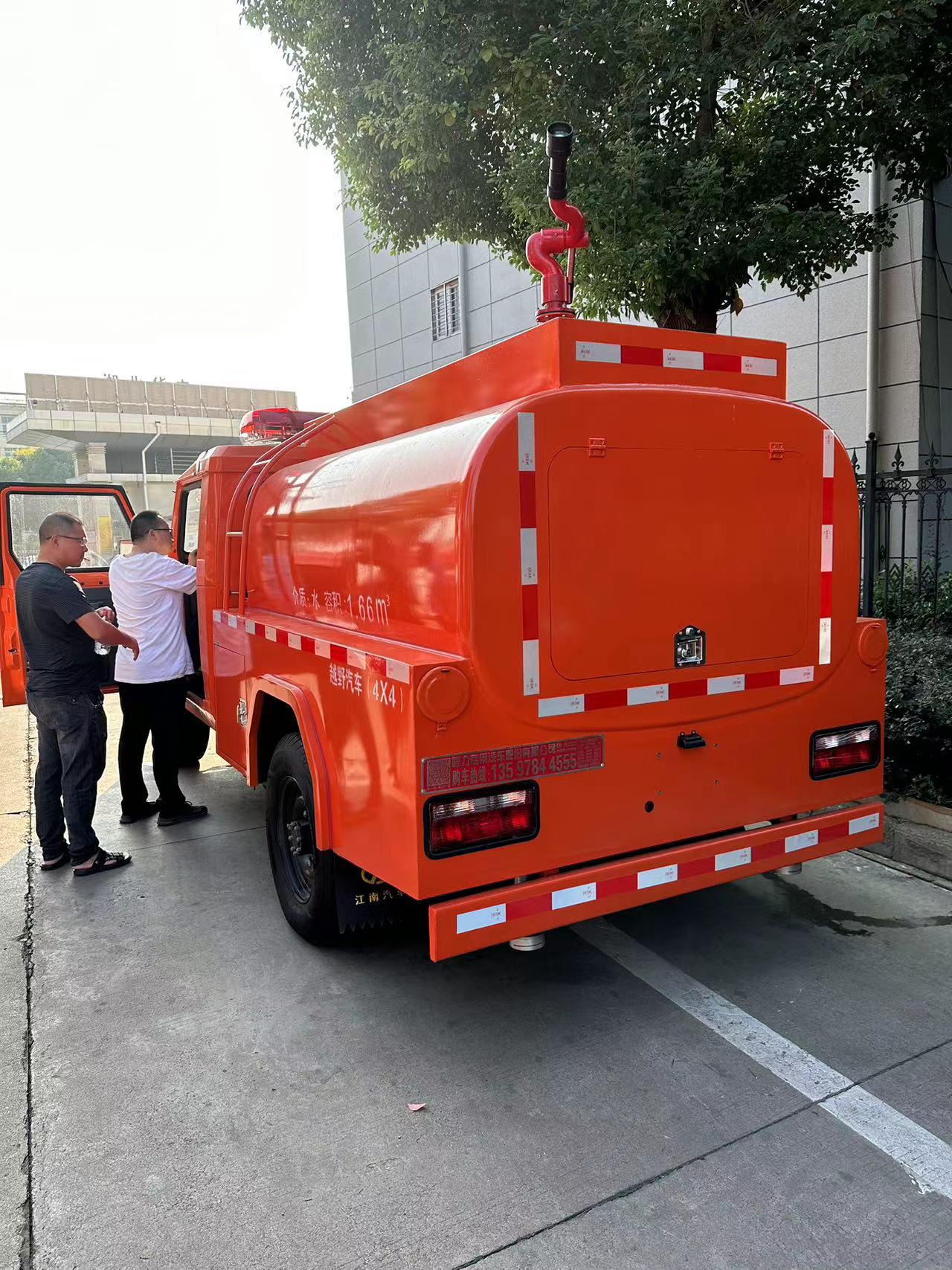

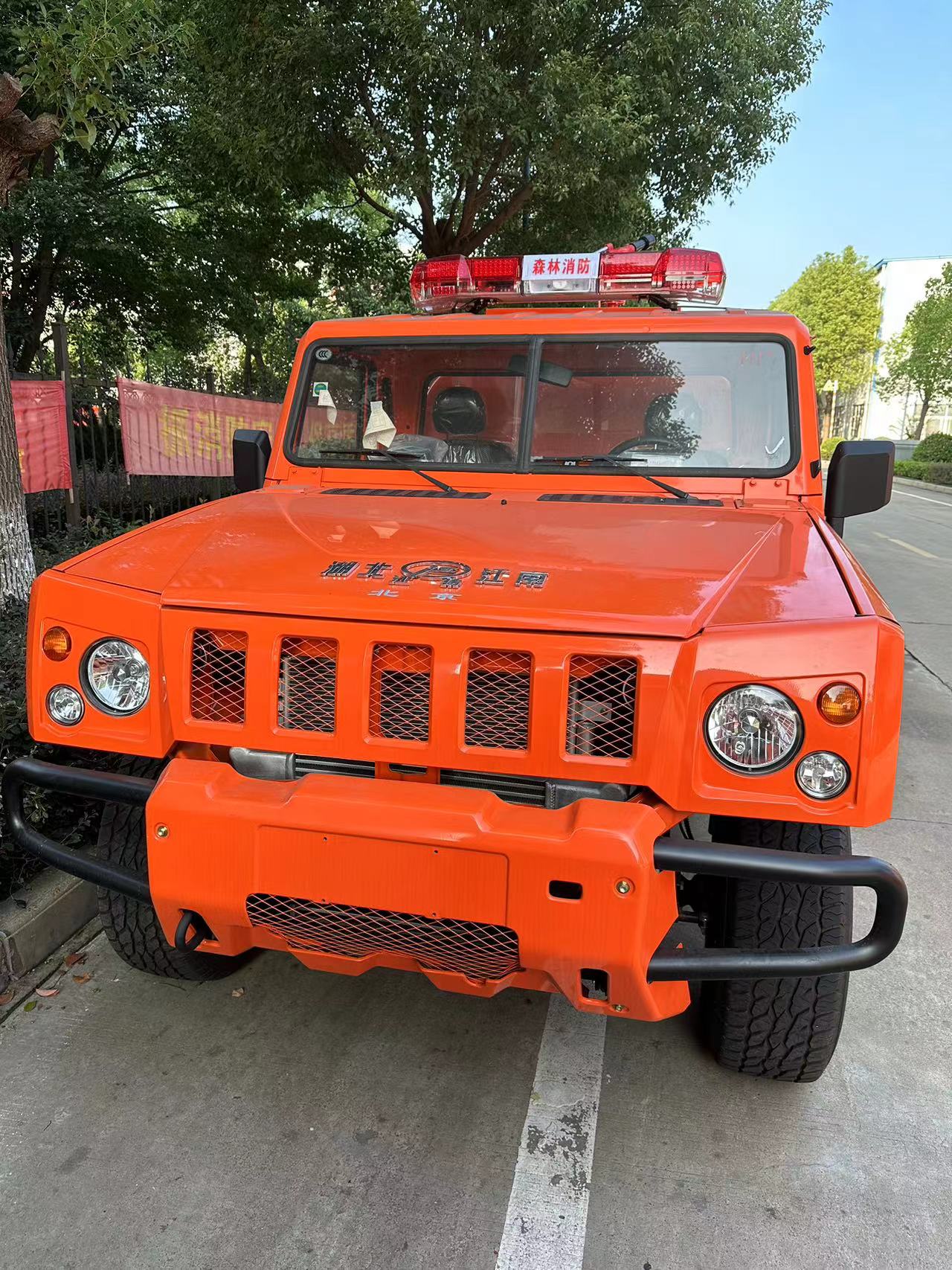

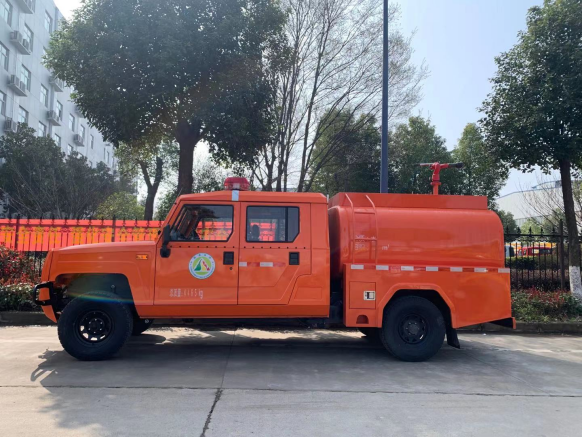

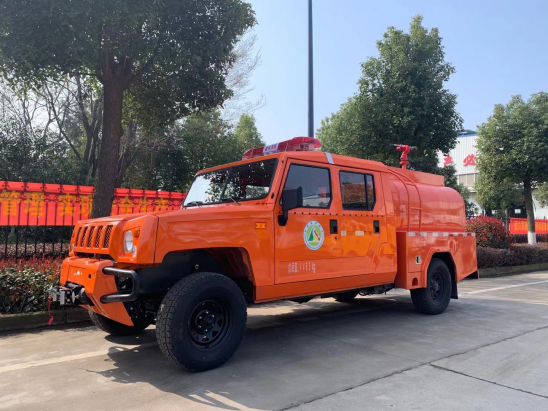

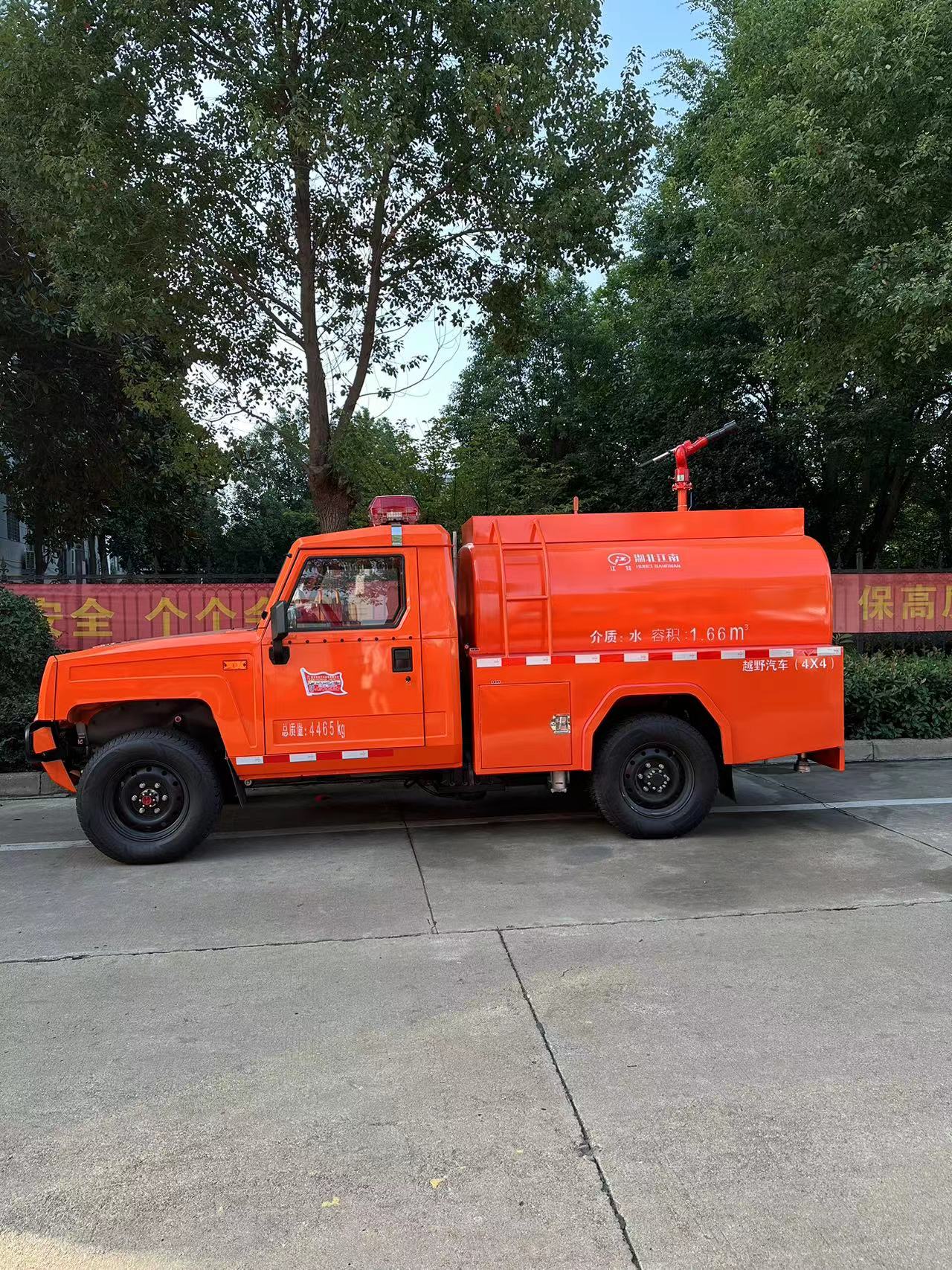

十、整车图片参考
